一、钢结构翻板闸门简介：
钢结构翻板闸门也叫钢结构水利自控翻板闸门，将传统的混凝土挡水板换成了钢结构材质，在上游水位超过正常蓄水位10—20cm时，会随着水位的上升，在水力作用下自动逐步开启，水位越高，开启量越大，直至全开；当水逐渐流出，水位开始下降，降至低于正常蓄水位时，闸门自动关闭。
二、钢结构翻板闸门结构特点

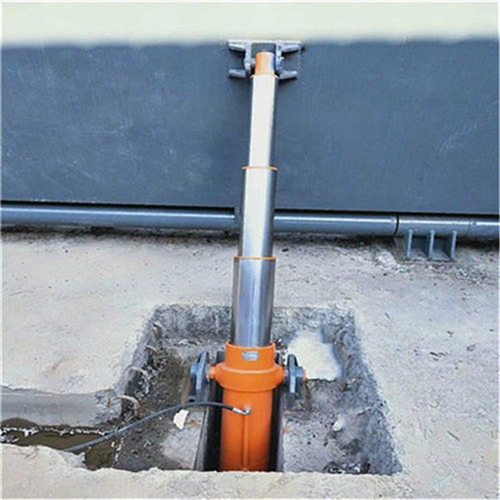

钢结构翻板闸门采用框架钢结构的门叶作为挡水构件，通过支架与支墩进行连接，门叶和支架成一体，可以绕支墩座转动，结构简单，没有复杂的传动构件，液压系统作为辅助启闭装置安装在支架和支墩之间，用于人工方式启闭闸门。
三、钢结构翻板闸门的优势特点：
1、维护保养方便，后期检修成本低，由于采用金属材料，需要的是进行定期的防腐维护，特别需要的是背水面的维护保养，本厂的钢结构翻板闸门的构件采用了为热镀锌防腐处理，增加了使用寿命，其检修和维护费用却大大低于混凝土翻板闸门；
2、结构简单，没有复杂的传动构件，连接采用铰链方式，不会发生被洪水浮起冲走的严重问题，有了液压系统的作用更加不会产生拍打现象，因此其运行的稳定性和可靠性得到大大的提高；
3、不易被杂物卡组，容易清理，即使卡阻，也有容纳的空间，而且非常容易清理，另外即使单边卡时，也不会发生一端高一端低的扭曲变形，因此不会造成闸门之间相互影响，增加了运行的稳定性；
4、由于钢结构翻板闸门门叶刚性好，强度高，不会象钢筋混凝土那样易裂，即便被重量级物体冲撞，也只会发生局部变形，修复简单；
5、因为结构设计的合理性，闸门受力分布均衡，可以满足大跨度、较高闸门的要求。在同等跨度和高度的情况下，可以大量节省钢材用量，无需闸门上部的门槽结构；
6、不易发生泄漏，因钢结构翻板闸门挡水部分为一个整体，没有拼接缝，同时不会发生侧向移动，也解决了侧向漏水问题，因此与混凝土结构的闸门相比，严密性更好,而混凝土结构闸门是通过多块预制构件拼接而成，因此拼接缝隙容易发生漏水；
7、施工安装方便，因钢结构翻板闸门的构件基本都是在工厂生产加工完成，现场仅是组装工作，同时其液压系统在蓄水的状态下亦可安装，这样就大大缩短了施工周期，减少了施工成本。
8、相较于传统的水闸无需隔离墩分割，增加了过流断面，可实现全段冲沙。

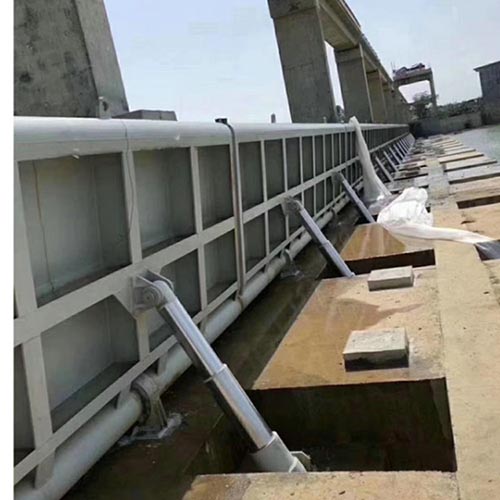

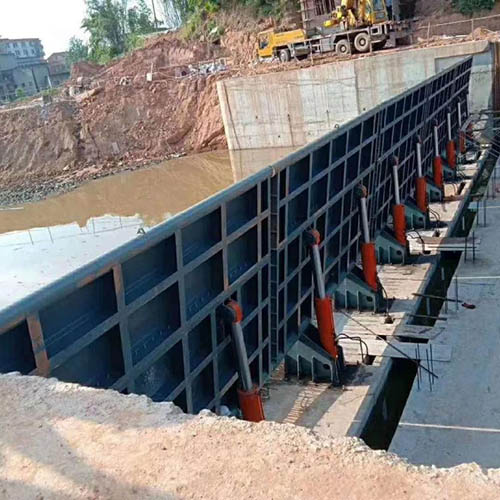

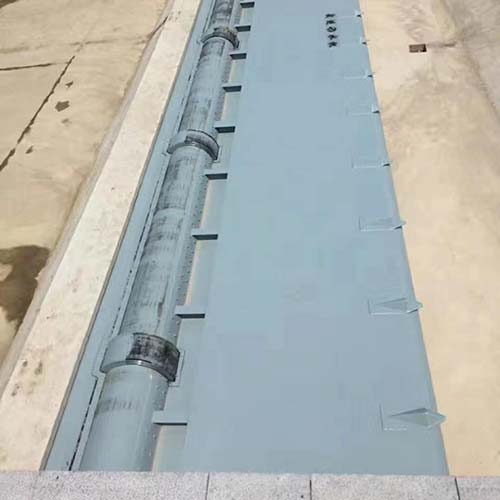

四、钢结构翻板闸门施工图
五、钢结构翻板闸门应用
1、污水处理，钢结构翻板闸门的耐腐蚀、抗锈、抗磨损性能优良；
2、水电站、河道；
3、灌区，水库等水利工程。
