合页坝
合页坝
合页坝

合页坝

报价:2300元-1.58万元/套(扇),报价仅供参考,具体电议或面议为准

型号:HYB,具体型号尺寸以实际水利工程项目设计施工图为准

合页坝是一种新型液压活动坝,也被称为合页活动坝、液压合页坝等,另外常常应用于景观水利工程,也被称为液压景观坝、液压景观钢坝、水利合页坝闸门等等,属于拦河建筑物之一,总之指的都是合页坝。下面从合页坝简介、结构特点、优缺点、安装施工要点、应用等五个方面详细为大家介绍!一、合页坝简介:合页坝由于坝体面板在

产品详情

合页坝是一种新型液压活动坝,也被称为合页活动坝、液压合页坝等,另外常常应用于景观水利工程,也被称为液压景观坝、液压景观钢坝、水利合页坝闸门等等,属于拦河建筑物之一,总之指的都是合页坝。下面从合页坝简介、结构特点、优缺点、安装施工要点、应用等五个方面详细为大家介绍!

合页坝厂家

一、合页坝简介:

合页坝由于坝体面板在地基链接液压杆作用下可进行升降,类似于合页,故取名合页坝,常被应用于景观水利的低水头拦水坝,可以代替传统的橡胶坝,在对于河道治理、景观、防洪、灌溉等方面起到很好的作用。

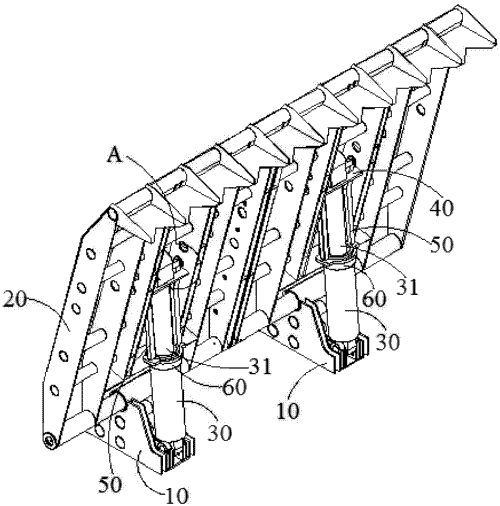

二、合页坝结构组件

1、门型:弧形、平板形、折线形等(可定制生产);

2、单扇门宽:常见的有6米、7米、8米;

3、启闭机:液压启闭机;

4、面板材质:钢板;

5、控制系统:PLC控制柜、变频柜、本地控制、远程控制等;

6、门高:常见的为0.5米到5米。

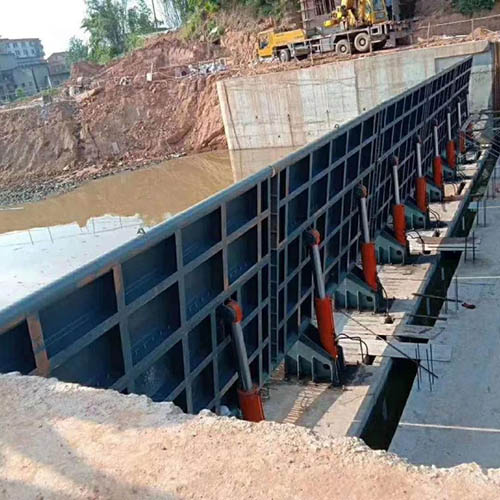

合页坝结构组件

三、合页坝优缺点

A、合页坝优点:

1、升降速度快,单个合页坝坝面的升降可再30s内完成;

2、具有排沙的功能:只需要单个坝体反复升降,即可将河床底部的冲刷干净,因此使用于多沙、多石、洪水涨落速度快的河道;

3、坝形美观,坝面可喷色彩、图案,合页坝坝面高度可任意调节、演示。上游水量较大时形成瀑布景观,可供游人观赏,形成美丽的景观坝;

4、行洪能力强,因为合页坝的坝面倒伏后可紧贴坝地,使泄洪通常无阻,也因此具备了良好的排飘功能;

5、结构稳定可靠,抗冲击力强,合页坝坝面升起后,形成稳定的支撑墩坝结构,钢结构材质使其可抵御60t的冲击力。

6、操作灵活多变,不但可随意调节坝面高度,还可以单个坝面调节,或多个坝面协同操作,因此还具有了鱼道功能和小型船闸功能,在不影响原有的河道生态环境的前提上,还可满足游船的通航需求,是水利景观闸门的热门钢坝闸。

8、安装施工简便,成本低,因坝体为钢结构材质,在工厂已加工成型,因此在现场仅需要组装即可,大大缩短了钢坝闸门的施工周期,同时减少了闸墩、埋件等构件的施工,大大缩减了施工成本。

合页坝优缺点

B、 合页坝缺点:

合页坝的缺点是无法调节水面高度,且须满足以下三种种情况:

1、洪水期推移质流沙量少,不会存在坝前严重淤积,影响合页坝正常引水;

2、如果出现超标洪水时漫滩淹地,也不会造成过大的损失。

3、拦河设障后,要对合页坝的行洪影响不大。

四、合页坝安装施工方案要点

1、合页坝基础施工方案要点:

  • 合页坝基础施工主要是河道开挖,挖掘过程中需要预留20-30 cm保护层进行人工挖掘,目的是避免干扰坝基。

  • 挖掘基坑后,可在基坑排出积水后进行混凝土浇筑施工。满足设计要求后,可以执行下一个工作程序。

  • 合页活动坝翻板闸门的底板,侧墩和消力池都应是钢筋混凝土结构,而且需要现场浇筑,施工作业顺序为底板,侧墩和从底部到顶部的消力池。

  • 混凝土浇筑严格遵守DL / TS144-2001《水工混凝土施工规范》相关要求。

  • 液压合页坝的土方回填。当建筑物的混凝土养护期结束时,用推土机把建筑物周围的土壤回填。需要注意的是推土机的工作面不能用于通过手动小车到建筑物周围,确保土壤的紧密度和压实度。

2、合页坝坝面安装施工方案要点

  • 在合页坝准确铺设预埋部件后,再安装合页支架,可采用汽车起重机吊起坝体,确保坝体和合页支架一次成功;

  • 调整铰接支架的基板,并使用全站仪的平面控制,来调整面板的底部,使相关技术参数符合标准;

  • 调整坝体的面板,确保坝体轴线、顶轴与设计轴线重合;

  • 进行坝体面板的定位测量,焊接方法用于焊接面板和基座。

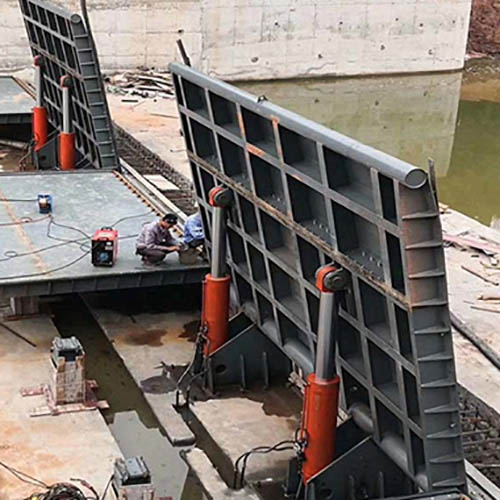

合页坝安装施工方案要点

3、合页坝坝体止水安装施工方案要点

合页坝坝体通常采用P型橡胶止水带,用镀锌扁铁作为压板,通过螺栓连接,橡胶止水带上的螺栓链接孔采用冲孔器冲孔,防止橡胶止水带变形和撕裂。需要注意的是安装前,应检查橡胶止水带是否合格,不得使用不合格的橡胶止水带。

4、合页坝液压启闭机设备安装施工方案要点

液压启闭机设备是确保液压合页坝可靠运行的设备,需要应严格按照设计图纸和规范中的相关技术要求来安装。以确保液压启闭机的气缸总成,液压站和液压控制系统,电气系统,管道和基础埋设部件的尺寸偏差的合规,安装施工完成后应按照相关程序进行安装质量检验,调试和负荷试验等。

五、合页坝的应用用途

可适用于各种水利工况和地质条件,广泛应用在河道景观、灌溉蓄水、水库扩容等水利水电、城镇化水利工程建设项目中,对于河道治理、蓄水、景观、防洪和灌溉都能起到相当大的作用。

总结:

以上就是关于合页坝的内容了,通过上面的内容相信大家已经了解到合页坝也可以说是合页活动坝、景观坝、液压活动钢坝等等,具有广发的应用场景,安装便捷,运行可靠。欢迎致电河北瑞鑫水工机械厂来定制各种规格型号尺寸的合页坝!
