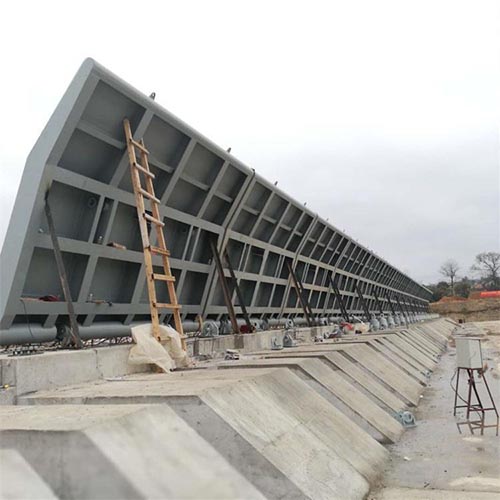

液压钢坝
液压钢坝
液压钢坝

液压钢坝

报价:面议/电议

型号:依据水利钢坝闸门工程定制生产

液压钢坝也被简称为钢坝、钢坝闸门、景观钢坝等,其学名为底横轴翻板闸门,属于翻板闸门的一种,常常应用市政河道的治理,其主体材质为钢材。一、液压钢坝简介液压钢坝是一种多应用于城市河道、景观河道上的底横轴翻板闸门,可降低河道水流苏,还能够形成城市景观瀑布,美化环境,是水利钢坝闸门中不可或缺的一种景观坝。主

产品详情

液压钢坝也被简称为钢坝、钢坝闸门、景观钢坝等,其学名为底横轴翻板闸门,属于翻板闸门的一种,常常应用市政河道的治理,其主体材质为钢材。

液压钢坝

一、液压钢坝简介

液压钢坝是一种多应用于城市河道、景观河道上的底横轴翻板闸门,可降低河道水流苏,还能够形成城市景观瀑布,美化环境,是水利钢坝闸门中不可或缺的一种景观坝。主要用以调节流量,控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等,是水工建筑物的重要组成部分。

二、液压钢坝组件

液压钢坝组件包括有坝面、液压杆、支撑杆、液压系统等组件构成。主要结构组件材料说明如下:

1、所有连接螺栓均采用高强度耐腐蚀镀锌螺栓;

2、所有紧固件均经过热浸镀锌处理。

3、钢材采用碳素结构钢,其牌号不低于gb700-1988标准规定的iii级钢材;

4、螺母均为铜制;


液压钢坝结构工作原理和止水原理

三、液压钢坝工作原理和止水原理

1、液压钢坝工作原理

液压钢坝工作原理采用的是自卸车原理,通常采用泵站液压启闭机或集成液压启闭机做为启闭钢坝闸门的动力,是对现有钢结构闸门结构的改进,在门叶的底边刚性连接设置的底轴,并在底轴的两端连固诸如连杆或齿轮的传动件,在中底轴的两端分别置干支座内,在液压启闭机驱动装置的作用下使连杆摆动,可使齿轮或扇齿轮施转,从而带动底在一定角度范围内转动,使门叶作扁形运动,以达到控制水位的目的。

2、液压钢坝止水原理

液压钢坝是一种特殊结构,没有底门槽和侧门槽,是门叶围绕底轴心旋转的结构。上游止水压在圆轴上,当坝竖起或倒下时,止水不离圆轴表面,始终保持密封止水状态;侧止水同样的原理,止水面始终不离开侧胸墙。

五、液压钢坝优势特点

1、液压启闭机,启闭灵活,美观适用,立坝储水,外坝行洪排涝,还可以利用坝顶过水,形成人工人工瀑布的美丽景观;

2、液压钢坝结构简单,操作管理方便只需要对液压坝进行定期保养和维修即可;

3、结构坚固,抗洪能力强。因其主体采用钢材,表面进行热喷锌防腐处理,所以可以经受大雨的考验,使用寿命长,在一定程度上也降低了成本;

4、更容易冲洗掉水面上的垃圾,有利于保持河道干净整洁;

5、液压钢坝闸门具有蓄洪防干功能,既能抵抗大雨的冲击,又能在需要时自动拦水,水位控制良好;

6、整体设计稳定,能适应各种水利和地质条件,坝面厚度小,抗洪水,不影响其他施工,设计合理,可分担上游和下游压力;

7、因其采用液压启闭机,所以提升坝自由,确保整个坝面可靠运行,同时具有良好的抗压能力。

8、淤沙不影响钢坝的升坝和塌坝;

9、不会影响泄洪,因为液压钢坝是靠液压力作用来向下游倾倒,倒下后坝体在坝底板高层以下,因此不影响泄洪。

液压钢坝优势特点

四、液压钢坝安装要点

1、清点货物数量及紧固件、备件等数量是否与清单一致,同时做好货物的保管工作;

2、液压钢坝在门体未安装之前须水平放置,防止门体变形而影响上水效果,同时丝杆以及联接杆不可受力弯曲;

3、在运输过程中的变形及损坏要进行各个方面的检查和修复;

4、检育十建尺寸,预埋件及预留孔等是否符合要求;

5、钢坝门闸及其埋件的安装,应按施工图纸的规定进行。钢坝闸预埋件安装应符合下列规定。

a.钢坝底轴铰座的基础螺栓螺母管理处和方案设计管理处的位置偏差应不超1mm;

b.对支管中线与底槛管理处偏差+5mm。

6、液压钢坝应先安装支铰座与底轴的总程,底轴安装工作上结束,而目历经监理人检查认可后才允许现浇混凝;

8、在工程水泥的抗拉强度超出施工图纸要求,并检查各铰座管理处孔平行度符合规定后,才允许候门页与底轴连接;

9、液压钢坝水闸安装结束后,应拆卸全部安装用的临时性焊接件,清理预理件表层和门叶上的全部脏物;

10、在各旋转位罟按施工程图纸规定注浆润滑油脂;

11、钢坝水闸及预埋件应经工程监理查验达标后,才可以安要求开展喷涂修复。

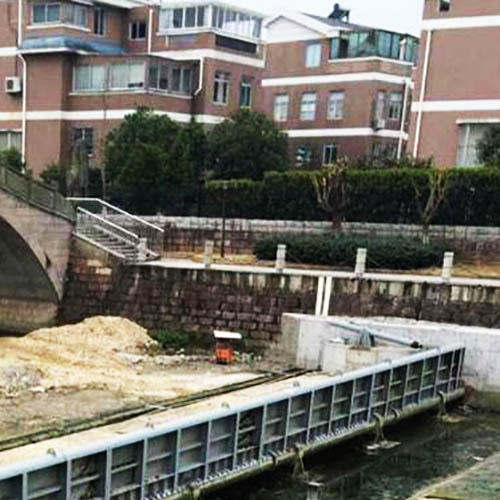

液压钢坝安装要点及应用

六、液压钢坝的作用和应用

液压钢坝适用于闸孔较宽10米-100米,水位差在1-7米的工况,海拔高度不超过1000m,环境温度0°C-50°C,多安装于溢流坝、岸边溢洪道、泄水孔、隊洞和水闸等建筑物的孔口上,用以调节流量控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等。
