底横轴翻板闸门挡水高度6m及以下、宽度 50m，多数在10m-40m河道的挡水、蓄水或水位调节，一般用于蓄水高度不大于5m的情况。它具有结构简单，易于安装和维护、景观效果佳、使用寿命长等特点。
一、底横轴翻板闸门简介

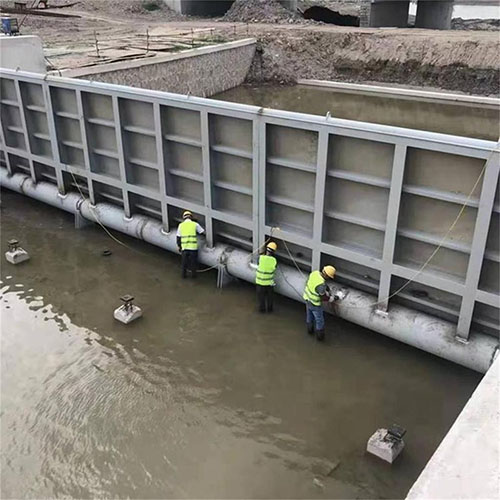

底横轴翻板闸门是一种大跨度底轴驱动翻板闸门，通过启闭机驱动底轴上的拐臂往复运动，从而带动安装在底轴上的门叶转动的钢闸门，液压启闭机布罟于闸坝两侧的驱动室内，通过拐臂驱动支撑在转轴座上的底转轴转动，带动固联在底转轴上的底轴驱动翻板闸门门叶按要求平稳可靠地做启坝，闭坝等动作。
二、底横轴翻板闸门工作原理
底横轴翻板闸门设计工作原理是杠杆平衡与转动，具体来说，底轴翻转/板闸门是利用水力和闸门重量相互制衡，通过增设阻尼反馈系统来达到调控水位的目的，当上游水位升高则闸门绕“横轴”诼渐开启泄流，反之上游水位下降，则闸门逐渐关闭蓄水，使上游水位始终保持在设计要求的范围内，翻板闸门门页为挡水构件，将水的压力及弯矩传递到门底轴，其中水压力通过底轴轴承传递给闸基础，而弯矩则通过底轴传递给两轴端的液压启闭机，底轴转动挡水板门页，挡水板在全开时，闸门门板卧于河底，阻水作用小，对超标洪水影响微乎其微，而且可以立闸蓄水，卧闸行洪排涝，还可以利用闸顶过水溢流，形成人工瀑布的景观效果。
工作原理小结：底横轴翻板闸门通过控制闸墩两侧的电液一体式启闭机的正反转，就能实现底横轴翻转门的启闭及开度控制，从而实现着水、泄洪、溢流、行船等功能。

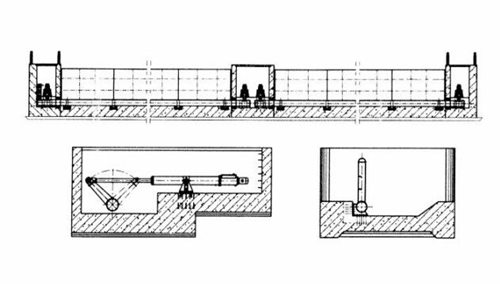

三、底横轴翻转闸门结构组成

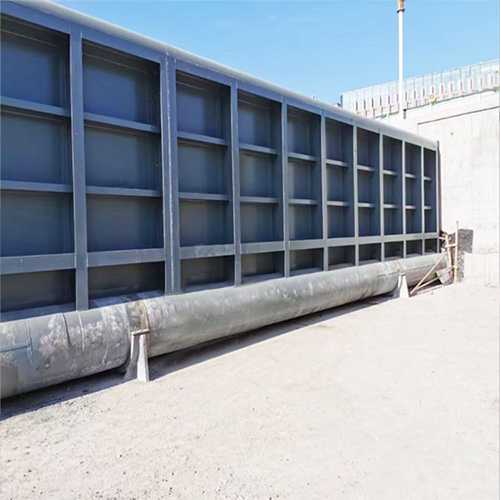

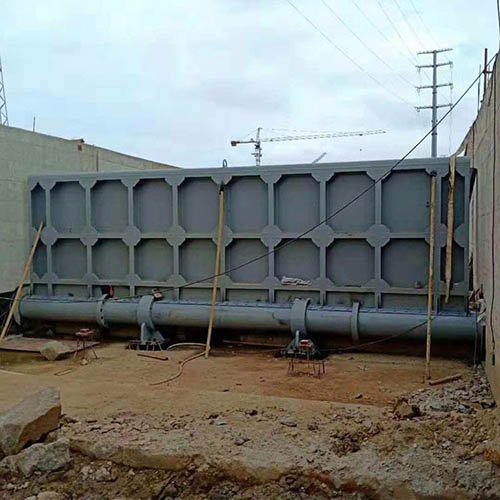

底横轴翻板闸门是水利工程中的翻板式闸门，它由门叶、固定在门叶底部的底横轴、多个底铰座、自润滑轴承、底水封、侧水封、液压驱动装置以及液压锁定装置等组成。
1、拐臂：联接启闭机和底轴的中间装置；
2、穿墙套管：底轴穿过混凝土闸墩的封水装置；
3、支铰座：底轴的支撑装置；
4、锁定装置：将闸门固定在某一开启位置的装置；
5、底轴：直径大于 600 mm 以上宜使用钢板卷制焊接，底轴直径小于 600 mm 及以下宜使用无缝钢管；
6、闸门门叶焊接完毕之后，为了保证门叶整体形状和几何尺寸的稳定，宜进行消除应力处理。
四、底横轴翻板闸门优势特点
1、由于底横轴翻板门是一种新型景观液压驱动式钢闸门，故它操作方便、启闭灵活、闸门开度无级可调、方便调度、工作较隐蔽、无碍防汛和通航；
2、不会对原有河道的景观造成影响；
3、启闭闸门时间较短，只需2 -3分钟即可完成闸门的启闭，因而能确保突发洪水时能及时泄洪；
4、底横轴翻板门的门叶相对来说较轻，土建及施工工程量比较少，投资少，且工程相对来更隐蔽。闸门跨度一般以10- 40m为宜，不宜太大。其配型启闭机可参考DYZQ-HL横拉门用电液一体启闭机。
5、底横轴的两端穿过闸墙外伸，其外伸端与电液一体式启闭机连接，启闭机库位于闸墩内，底轴与闸墙之间有水封装置，河道内的水不会渗入启闭机库，维修方便。
总结：
以上就是关于底横轴翻板闸门内容了，其中包含了底横轴翻板闸门简介、设计工作原理、结构组件、优势特点等内容，如想了解更多内容欢迎关注我们的网站。
