电液一体启闭机

电液一体启闭机也被称为集成液压启闭机、电液一体式启闭机，是一种集机、电、液一体的新型闸门启闭装置。

一、电液一体启闭机工作原理

电液一体式启闭机是一种集机、电、液一体的新型闸门启闭装置，它由液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等组成。使用时只需接通控制电源，就可使活塞杆往复运动，从而实现闸门的启闭。简单的说就是以电机为动力源，通过电机带动双向油泵输出压力油，再通过油路集成块等元件驱动活塞杆来控制闸门的启闭。

二、电液一体启闭机组件

结构组件：由液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等组成。由溢流阀、调速阀、平衡阀、液控单向阀等组成，也可根据闸门启闭的具体要求，设计相应的油路组合。

集成阀组：由溢流阀、调速阀、平衡阀、液控单向阀等组成，也可根据闸门启闭的具体要求，设计相应的油路组合。

三、电液一体启闭机分类及型号表示方法

1、分类：电液一体启闭机分为单吊点和双吊点，其启闭速度可以根据具体工况进行调整，对于倾倒式闸门，闭门时阀组会自动产生背压，有效保证了闭门过程中平稳。

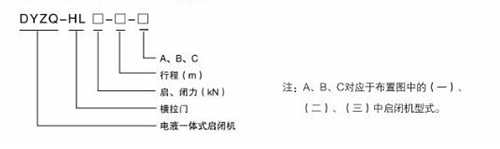

2、型号表示方法：DYZQ

四、电液一体启闭机特点

1、可依据工程需要，方便实现远程自动化控制，当遇到停电或启闭机控制系统有故障时，可配备应急手动装置进行闸门启闭。

2、电动液压启闭机中采用的是集成阀组，故只需控制电机正反转，就能实现各类闸门平稳启闭。

3、电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装置在不同轴线上；

4、该型式的液压启闭设备用于单孔或双孔布置时，与常规液压启闭设备相比其性价比更高；

5、该启闭机非常适用于景观要求较高的场合，对于新建闸、桥一体布置其特色更明显；

6、具有自动过载保护功能，不会损坏自身及其它设备，同时可靠节能；

7、集成阀组无管路泄漏，故保压性能优越。

双吊点启闭机采用独特的电机变频调速方式，同步效果好，性能稳定。

8、过载保护，

9、可带负荷启动、动作灵活、工作平稳、能有效地吸收外负载力，冲击力小；

10、行程控制准确，噪音小、寿命长，维护保养工作量小；

11、机密封性能较好，无外部管道泄漏，因为其采用全封闭式结构，没有常规液压系统的管网，减少了泄漏和省去油路布置的麻烦，并且使用寿命长。

五、电液一体启闭机应用

1、因为该启闭机具有结构紧凑、操作简单、平稳、隐蔽性较好等特点，特别适用于市政水利景观工程；

2、该启闭机用于中小型水利、市政河道污水治理工程，因为它具有结构紧凑、使用方便、安装快捷的特点。比如：平面直升门可单、双向止水，也可动水启闭；

3、电液一体启闭机可用于工作闸门、检修闸门或事故闸门(闸门材质可以是钢或铸铁)；

4、可以用单吊点、双吊点(闸门宽度大于3m)，闸室空间不够时采用倒挂式布置；

5、电动液压启闭机的应用非常广泛，比如应用于给水、排水、引水、防汛等水利工程中闸门的启闭；

6、电液一体启闭机启闭机还可用于水利、水库、小型水电站的标(潜)孔弧形闸门，因为它具有结构紧凑、传动效率高、压力损失小、运行平稳的优点；

7、电液一体启闭机启闭机用于市政、湿地公园、内河航道的人字门或一字门的启、闭。它具有技术先进、结构紧凑、经济性好、可靠、维护简单、安装方便等优点；

8、该启闭机适用于挡水或调节水位景观水利工程，因为它具有结构简单、有过载保护及预警功能，易于安装和维护的特点。
