集成式液压启闭机

集成式液压启闭机是一种采用了集成阀组的启闭机，仅需控制电机正反转，便可实现各类闸门平稳启闭，具有压力损失小，不易泄露，操作简单，工作稳定等优势特点。

一、集成液压启闭机简介

 集成式液压式启闭机是一种由机、电、液、仪为一体的，采用的是集成阀组的新型启闭机械，它是以液压缸为主体，油泵、粗动机、油箱、滤油器、液压控阀组合的总成，以电机为动力源，电机带动双向油泵输出压力油，通过油路集成块等元件驱动活塞杆来控制闸门的启闭。

二、集成液压启闭机工作原理

集成式液压启闭机的工作原理与常规液压启闭机的工作原理基本相同，都是以电机为动力源，区别在于集成式液压启闭机采用的是集成阀组，可通过电机带动双向油泵输出压力油，通过电机的正反转便可实现闸门的启闭机。

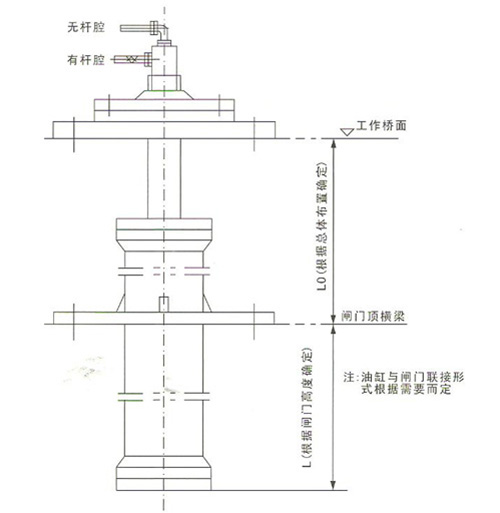

三、集成液压启闭机结构组件

集成式液压启闭机结构组件有：液压缸、油泵、电动机、油箱、滤油器、集成液压控制阀组、电器控制箱等结构组件构成。

四、集成液压启闭机型号表示方法

举例：YQS-60-10其中YQS表示集成液压启闭机，60表示启闭力为60KN，10表示油缸工作行程为10mm。

五、集成液压启闭机技术参数

六、集成液压启闭机优势特点

1、输出力大，无级调力、调速、运行平稳，动作灵敏，冲击力小，具有缓冲功能；

2、压力损失小，传动效率高，可达百分之80以上，在同等启闭力下，电机功率只为普通电动启闭机的一半；

3、操作方便简单，仅需要改变电机的正反转便可实现闸门的启闭；

4、过载保护能力强，可设定多重过载自动保护措施，不烧电机、不卡死、不生锈、且通常不会生产设备损坏；

5、采用集成阀组无管路泄漏，保压性能优良，密封性好，通常不会有外部管道泄漏；

6、安装布置简单，节省成本，可以省去不少水闸附属设施，降低工程造价；

7、机、电、液、仪一体化，可实现现场控制集中控制；

8、适合于现代化及景观要求的水利水电工程和市政工程，启闭机可埋在门库里，隐蔽性较好，土建上无需排架等附属设施；

9、集成式启闭机维护保养简单，因为集成式液压启闭机仅采用一个标准油路集成插装，清洗，拆装方便，常规液压站分体启闭机由于油路复杂，阀组多，保养较麻烦；

10、具有结构简单，无需设立液压站及泵房；

11、安装调试方便，现场接通电源即可工作。

七、集成液压启闭机应用

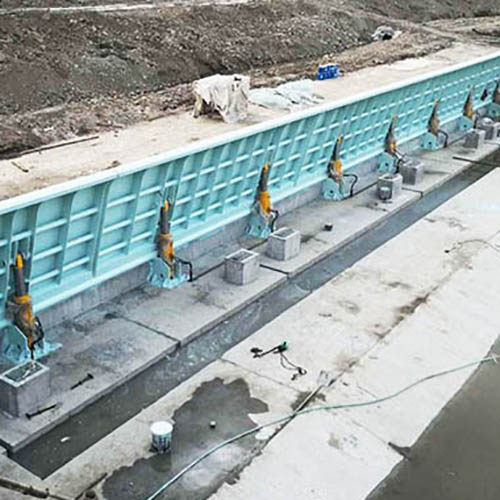

集成式液压启闭机适用于给水、排水、引水、防汛等水利工程中闸门的启闭，以及景观要求的各类水利、市政工程，比如景观坝、景观液压坝、水利景观翻板闸门等

八、订货须知：

1、订货时请提供行程、尺寸。

2、订货时须注明型号、规格。

3、本公司可为用户订做特殊规格启闭机
