翻板式钢坝闸门是指主体闸板采用钢材制作的翻板闸门，而非混凝土翻板闸门，其结合了底横轴翻板闸门的特点，主体选用具有较强的抗氧化能力的碳素钢、不锈钢、铬钼钢及铬钼钒钢等钢材为原材料制作而成的一种新型钢坝闸门，可实现双向挡水、灵活启闭 、无级调节闸门开度等功能，同时具有安装方便，操作简单，抗压能力强等优势特点。
一、翻板式钢坝闸门工作原理
翻板钢坝闸门工作原理是利用杠杆平衡和旋转，钢坝门闸采用液压力和闸门重量相互平衡，当上游水压大于钢坝闸门重量后，翻板式钢坝闸门开启，增加过流量，当上游水压变小时候，翻板式钢坝闸门立起，减少过流量，保持上游水位的稳定。
二、翻板钢坝闸门结构组件
翻板式钢坝闸门结构组件有门叶（坝面）、连杆、支腿、滚子等，翻板式钢坝闸门有许多不同类型，根据不同的使用性能，可以分为钢结构液压翻板钢坝闸门和倒詈液压翻板钢坝闸门等。
二、翻板式钢坝闸门优势特点
1、翻板式钢坝闸门封面采用钴基硬质合金等离子喷涂焊接而成，具有耐腐蚀性能和耐磨性；
2、土建施工成本低，翻板式钢坝闸门安装施工与传统的混凝土翻板闸门相比减少了大量的土建施工量，降低了施工成本；
3、自动化程度高，方便操作调控，翻板式钢坝闸门易实现远程调控，操作方便；
4、耐用性优良，使用寿命超过50年；

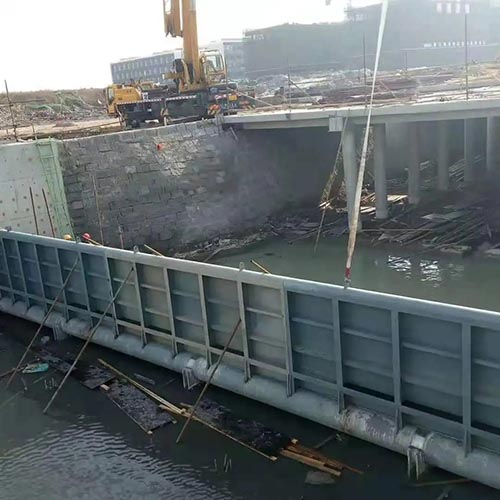

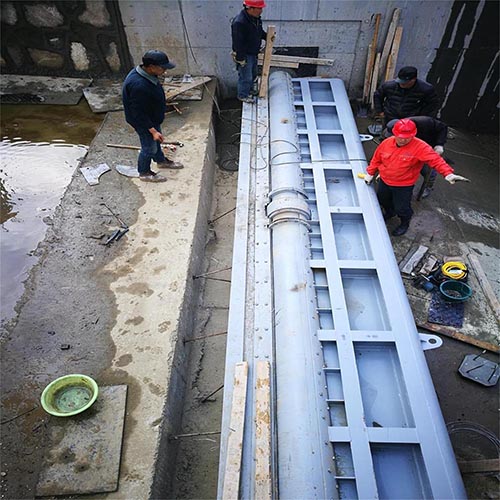

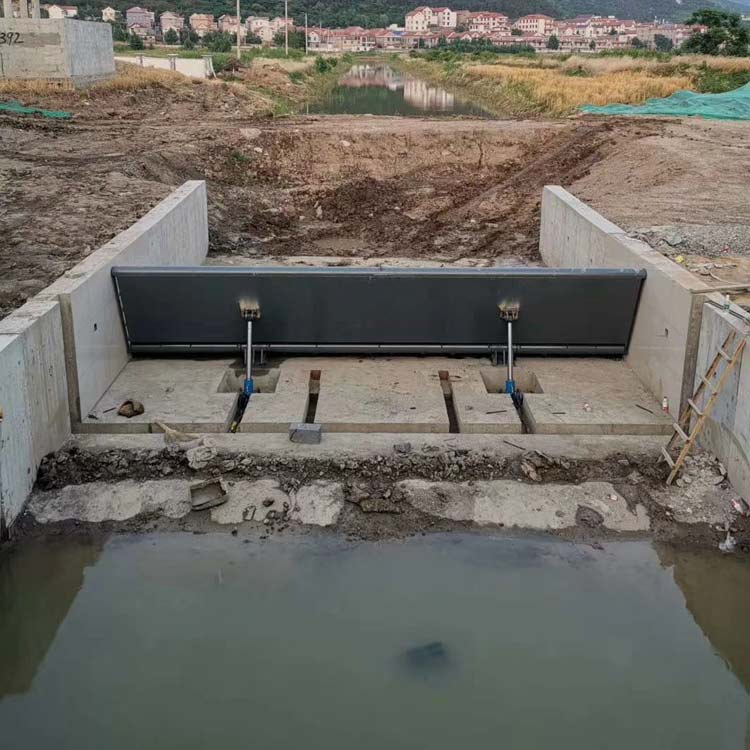

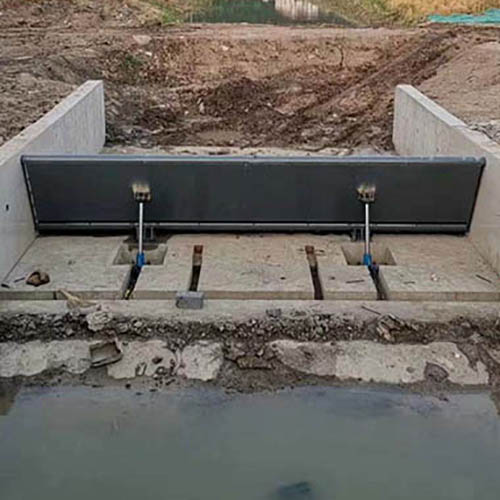

三、翻板式钢坝闸门安装图
四、翻板式钢坝闸门设计安装要点
A、翻板式钢坝闸门设计要点
1、翻板式钢坝闸体设计应满足结构强度、刚度和稳定性以及防腐蚀、制造、运输和安装的要求；
2、翻板式钢闸门制造与安装应按设计图样和技术文件进行；
3、翻板式钢坝闸门宜采用机电液一体化（集成式液压启闭机）的同步驱动、启闭控制的电气控制系统，以实现现地和远方控制。
4、大型翻板式钢坝闸门宜设置应力、变形、振动等在线监测装置
5、翻板式钢坝闸门闸址宜选择在岸坡稳定、岩土坚实和地下水水位较低、地质条件良好的地基上，同时河道相对顺直、水流流态平顺的河段，不宜选在冲刷和淤积变化大、断 面变化频繁或弯道的河段。
6、钢坝闸的防洪标准及过流能力应与所在河道或者灌溉、排水渠系的标准一致
7、结构布置宜采用正向进水，如特殊工况也可设置双向止水。非正向进水时，可设置 一定长度的导水堤或导水墙 。
8、有排漂（冰）要求的翻板式钢闸门工程宜设置排漂（冰）孔。
9、单孔闸室不能满足河道宽度要求时可布置多孔闸室，闸室的孔数应根据闸址的地基 条件、运用要求等因素综合分析确定， 对于多孔宜选择奇数孔
10、翻板式钢坝闸门关闭挡水状态下，门顶漫溢水舌厚度不宜超过 0.3 m，大时不应超过 0.5 m，门顶水深超过时应及时开门调节。
B、翻板式钢坝闸门安装要点
1、底轴安装时依据出厂前做的编号和安装标识正确安装就位，装配完后，底轴现场对接焊缝应进行探伤；
2、底轴铰座位置的不锈钢支撑面直线度允许公差为±3.0mm，铰座轴承工作面应与底轴不锈钢工作面紧贴；
3、门叶在安装前，应对各项尺寸进行复测，并符合有关规定的要求，安装完成后，门叶处于垂直关闭无荷载状态下，门叶左、中、右三点高程公差均应不大于 5mm；
4、底止水橡胶与底轴工作面应无杂物，底止水橡胶连接孔径应比连接螺栓孔径小 1mm，底止水橡胶应贴合底转轴无缝隙。
5、门叶两侧侧止水橡胶应紧贴止水埋件工作表面无缝隙，侧止水橡胶底部与底转轴之间无缝隙。
五、翻板式钢坝闸门应用
翻板式钢坝闸门可用于市政建设，水库、水电站、给水排水，水产养殖，农用水利建设等工程。比如用于水库溢洪道，能自动调节库容，发挥水库较高的效益，又确保水库运行可靠；用于水电站：可按当地水文要素，结合装机容量，求得较大经济效益；用于景观河道，改善河道景观。
