底轴旋转钢坝闸门属于底轴驱动翻板闸门的一种，简称为钢坝闸门、钢坝闸等，多用于河道的挡水、蓄水或水位调节，具有结构简单，易于安装和维护、景观效果佳、使用寿命长等特点。依据规格型号尺寸厂家报价从4800元到1万多一套不等，这种液压钢坝又称为底横轴旋转坝、底横轴钢坝、底横轴翻转坝是液压钢坝的一种。
一、底横轴旋转钢坝闸门结构组成
1、结构组件

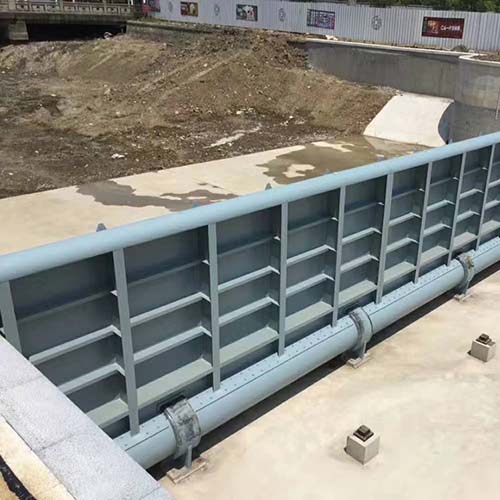

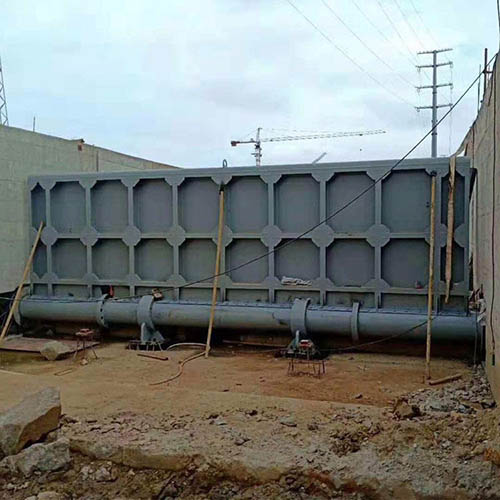

底横轴旋转液压钢坝组成：门页、底转轴、转轴座、穿墙封水套，驱动装置及锁定拐臂、驱动装置及锁定器、底轴止水、门页止水及铰座止水等部分组成，其中门叶结构为面板、T
型主纵梁及型钢次梁等组合悍接钢结构，门叶与底轴之间采用螺栓连接。
2、结构组件材质要求
a.底横轴旋转钢坝闸门主要承载结构的钢材应根据闸钢坝门的性质、操作条件、连接方式、工作温度等不同情况选择其钢号和材质，其质量标准应分别符合 GB/T 700、GB/T 1591、GB/T713、GB/T714 的规定。
b.闸门承载结构的钢材应保证抗拉强度、屈服强度、伸长率和硫、磷含量符合要求 对焊接结构尚应保证碳的含量符合要求。
c. 底横轴旋转钢坝闸门支承结构的铸钢件可采用 GB/T 11352 规定的 ZG230-450、ZG270-500、 ZG310-570、ZG340-640 等铸钢，也可采用 JB/T 6402 规定的 ZG50Mn2、ZG35Cr1Mo、 ZG34Cr2Ni2 Mo 等合金铸钢。
d. 底横轴旋转钢坝闸门铸铁件应符合 GB/T 9439 规定的各项要求。
e.底横轴旋转液压钢坝的底转轴、拐臂可采用 GB/T 1591 规定的 Q355 低合金结构钢，也可采用 GB/T 3077 规定的 40Cr、35CrMo、42CrMo 合金结构钢。
f.沿厚度方向有受拉要求的板材，材料性能应符合 GB/T 5313 的规定。
二、底横轴旋转钢坝闸门工作原理

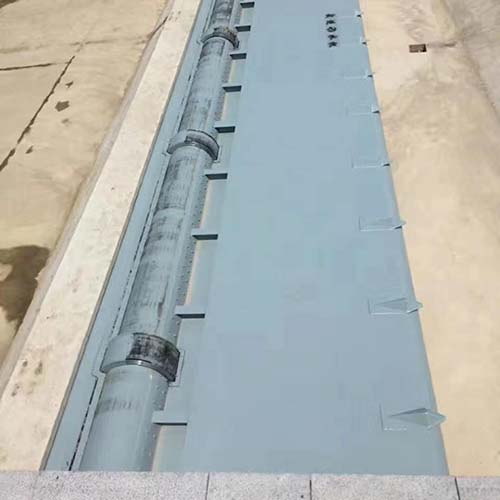

底横轴旋转钢坝闸门驱动装置为液压启闭机(两台)，这两台驱动装置布置于闸坝两侧的驱动室内，通过两侧的边墩内的液压启闭机来带动闸门的拐臂驱动，拐臂带动底轴转动，并且钢闸门门叶与底轴铆接在一起，这样就可以达到闸门竖起时蓄水，卧倒时排水的目的。并且底轴止水、闸门侧止水和铰座止水一直保持密封止水的状态，当门竖起或者卧倒式，底轴止水带不会离开底轴表面，从而不会形成漏水；闸门侧止水带安装在门的两侧，并且通过侧墙的挤压达到止水的目的，一般采用"I"形止水形式，当闸门呈卧倒式时，由于止水面没有脱离侧墙，此时不会影响闸门的启闭，亦也不会形成侧漏水
三、底横轴旋转液压钢坝优点
1、由于底横轴旋转钢坝闸门为单跨连体，钢坝坝面无支撑机构，其可以在转角内停留，从而实现任意高度挡水；
2、对于无中墩的底横轴旋转钢坝闸门来说、阻水行洪好，不易造成淤泥漂浮物淤积；
3、整体式结构，使得底横轴旋转钢坝闸门可任意角度停留，防沙、防杂物效果较好；
4、整体体式结构的底横轴旋转钢坝，可同时整体调控，不存在同步不同步的问题；
5、使用寿命长 本产品采用钢材经热处理后精加工制成因而使用寿命可达30年以上；
6、适用范围广 该系列产品广泛使用于各种类型的河流堤防以及城市防洪工程中。
四、底横轴旋转钢坝闸门作用
1、排沙：当水库水位下降时可以利用闸底部的排沙洞把淤积在库底的泥沙输送到岸边；
2、防渗：如果发生自然灾害导致大坝出现裂缝或者塌陷时，可以防止雨水倒灌进大坝内部；
3、挡水：当水库水位上涨时，利用闸门顶部的溢流堰和泄洪孔口将多余的水排出库外；
4、导流：当洪水来临时，可以引导水流进入下游的河道或湖泊；
五、底横轴旋转钢坝安装流程要点
场地清理→混凝土结合面处理→尺寸位置核验→预埋件安装→底横轴旋转钢坝主体安装尺寸复测→搭建装平台→两端主铰与预埋支铰联→支臂的安装→安装完毕后调试
六、应用范围
底横轴旋转钢坝闸门的应用广泛应用于河道、水库的拦水蓄水、农田灌溉、小水电站等水利工程建筑领域。
