液压启闭机应用于横拉门该如何安装布置，瑞鑫水工为大家梳理了液压启闭机应用横拉门的安装布置结构图、常见安装外形尺寸参数、液压启闭机结构组件及特点等内容。具

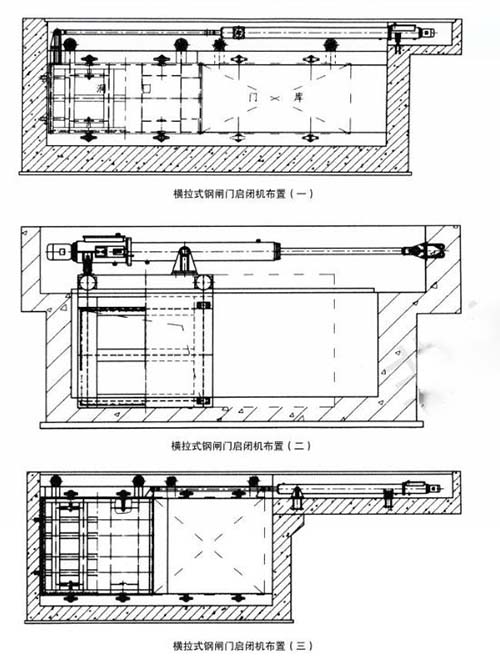

一、横拉门液压启闭机安装布置结构图

小结：从上面的布置图中可看出横拉门液压启闭机的布置方式常见的有三种，一种为单个吊点，液压杆端与闸门连接，通过液压杆的运动来带动闸门的启闭；二种是液压油缸与闸门连接，通过液压油缸相对于液压杆的运动来实现闸门的启闭；三种是双吊点液压油缸固定，液压杆有两处与闸门连接来实现闸门的启闭。

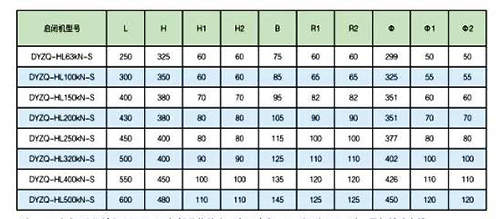

二、液压启闭机应用于横拉门外形安装尺寸参数表：

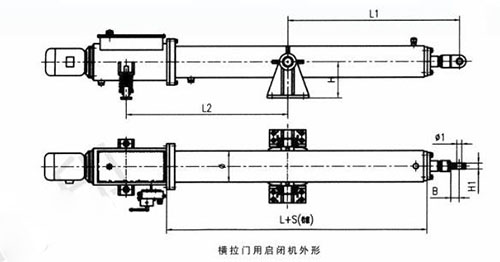

液压启闭机应用于横拉门的外形结构图

说明：

1、表中S为设计行程；

2、L1根据具体的水工布置确定；

3、当S大于4m时，需加辅助支撑。

三、应用于横拉门的液压启闭机结构图组件

应用于横拉门的液压启闭机的结构组件主要由液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等组成。由溢流阀、调速阀、平衡阀、液控单向阀等组成，也可根据闸门启闭的具体要求，设计相应的油路组合。

四、应用于横拉门的液压启闭机特点：

1、当孔口宽度2-8m用单台启闭机；

2、孔口宽度8-16m用两台对拉布置；

3、横拉门可实现单、双向止水；

4、横拉闸门在平水或水头差较小时启闭。

总结：

以上内容中包含了应用于横拉门的液压启闭机安装布置结构图、安装布置尺寸参数、横拉门结构图及横拉门液压启闭机特点等内容，可以看出应用于横拉门的液压启闭机具有构紧凑、操作简单、平稳、隐蔽性较好等特点，还特别适用于市政水利景观工程。关注我们了解更多液压启闭机闸门知识，助您选购质优价廉的液压启闭机闸门。
