液压启闭机配型横拉闸门该如何安装布置呢？瑞鑫水工从液压启闭机安装布置结构图、液压启闭机安装尺寸参数、液压启闭机结构组件等多角度说明，希望能帮助到您。

一、液压启闭机安装布置结构图

小结：从上面的布置图中可看出横拉门液压启闭机的布置方式常见的有三种，一种为单个吊点，液压杆端与闸门连接，通过液压杆的运动来带动闸门的启闭；二种是液压油缸与闸门连接，通过液压油缸相对于液压杆的运动来实现闸门的启闭；三种是双吊点液压油缸固定，液压杆有两处与闸门连接来实现闸门的启闭。

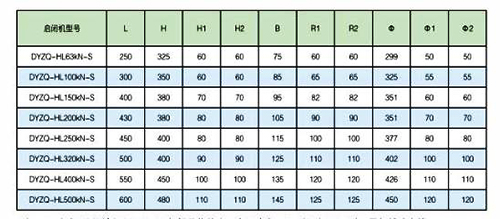

二、液压启闭机外形安装尺寸参数表：

说明：

1、表中S为设计行程；

2、L1根据具体的水工布置确定；

3、当S大于4m时，需加辅助支撑。

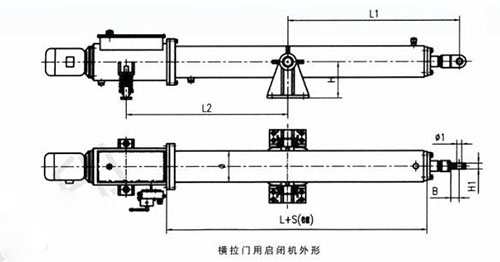

三、液压启闭机结构图组件

横拉门液压启闭机的结构组件主要由液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等组成。由溢流阀、调速阀、平衡阀、液控单向阀等组成，也可根据闸门启闭的具体要求，设计相应的油路组合。

四、液压启闭机配型横拉闸门选购特点：

1、当孔口宽度2-8m用单台启闭机；

2、孔口宽度8-16m用两台对拉布置；

3、横拉门可实现单、双向止水；

4、横拉闸门在平水或水头差较小时启闭。
