液压抓梁相对于机械抓梁来说结构要复杂一些，但其运行的可靠性要更高，适用范围更广，多用于水电站水利工程种的深水闸和拦污栅等。
一、液压抓梁简介
液压抓梁是在自动抓梁的基础上增加了液压系统，主要由梁体、液压销轴、液压泵站等组件构成，运行可靠，操作方便。
二、液压抓梁组件及结构图

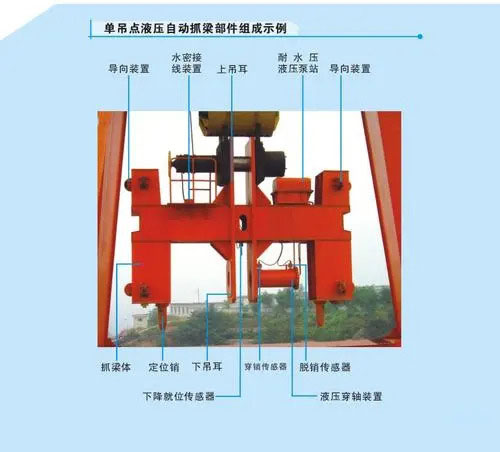

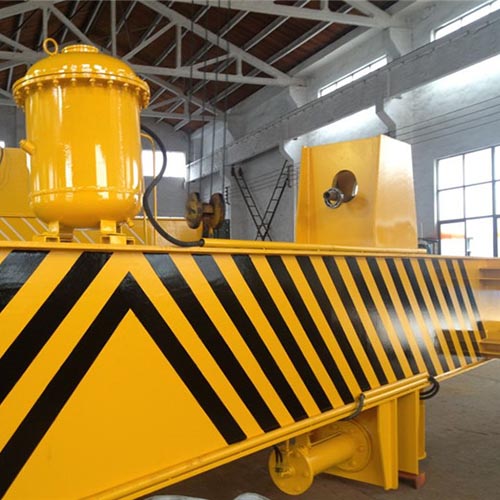

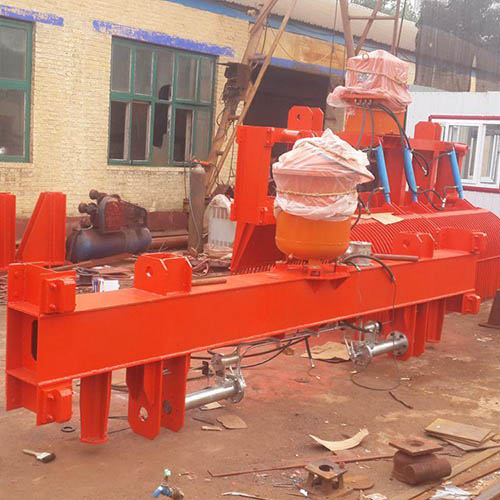

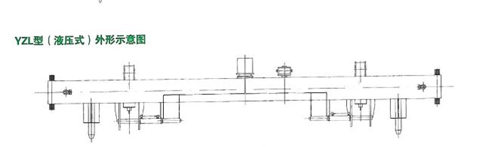

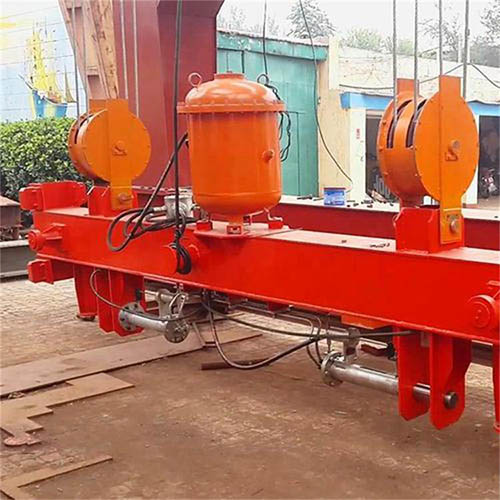

液压抓梁组件有：抓梁梁体、液压销轴、液压泵站、水密接线盒，导向装置，传感器等。其结构图及实物图如下：
三、液压抓梁工作原理
在液压抓梁沿闸门门槽下降，接近水下（深水）闸门时，抓梁上的导向装置先插入闸门上的定位管，使抓梁与闸门前后左右位置对应，随着抓梁的进一步下降，抓梁下降至穿轴位置时，两侧就位传感器发出就位信号，抓梁在垂直高度已经到位，不再下降。下一步进行穿轴动作，液压泵站内的油泵电机启动，电磁阀穿轴电磁体通电，液压销轴装置开始向前移动穿轴，穿轴到位后，液压销轴穿轴位置传感器发出信号，关闭开关，油泵电机停转，电磁阀复位，油路系统锁死，穿轴过程结束。在液床自动抓梁就位过程中，导向装置，下降就位传感器、闸门高度指示器、启闭机荷载传感器等多个环节共同保护，判断，从而使液压抓梁在水下穿轴的可靠性得到保障。
四、液压抓梁优势特点
1、可适用于水下深孔闸门、拦污栅，在遇到水中污物阻塞、淤积泥沙、以及遭受水流对抓梁扰动的情况下，抓梁都能通过液压装置与信号装置提供信号的准确配合，从而可实现快速、准确的穿轴、脱轴的任务；
2、液压抓梁的可靠性较高，可以进行动水启闭；
3、液压自动抓梁的水密性也得到了很大改善，耐水压能力水深可达100m，同时还可配备渗水检测；
4、具有有挂脱钩准确，承载能力大，抗水流及污物干扰能力强等优点；
5、可配合移动式启闭机完成多孔口检修闸门、叠梁闸门和拦污栅等启闭的工作，经济合理。
五、液压抓梁应用
液压抓梁的应用范围比较广，可应用于深孔闸门、拦污栅、水电站工程尾水检修闸门、水电站进水口拦污栅等。
总结：
以上就是关于液压抓梁的内容了，其中包含了液压抓梁工作原理、结构组件、结构图、优势特点、应用等五个方面的内容，本厂支持定制。
