弧形钢坝闸门

弧形钢坝闸门其实就是弧形钢闸门，只是不同的地区叫法有所不同，是一种在引水枢纽、渠道等水利工程中常被用于节制闸门和退水闸水利闸门。具有启闭省力，运转可靠，泄流条件好，并且能满足各种类型泄水孔道需要。

一、弧形钢坝闸门简介

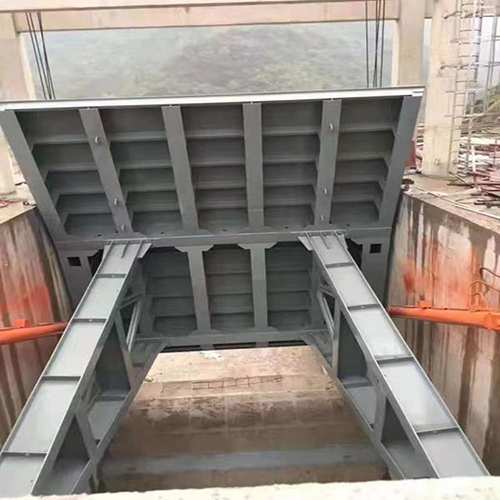

弧形钢坝闸门是挡水面为圆柱体的部分弧形面的水闸。其支臂的支承铰位于圆心，启闭时闸门绕支承铰转动，来实现闸门的启闭，具有启闭力较小，水力学条件好等优势特点，被广泛用于各种类型的水道上作为工作闸门运行。

二、弧形钢坝闸门结构组件

弧形钢坝闸门结构组件通常包括有门体、埋设构件、启闭设备等部件组成，下面为大家详解介绍

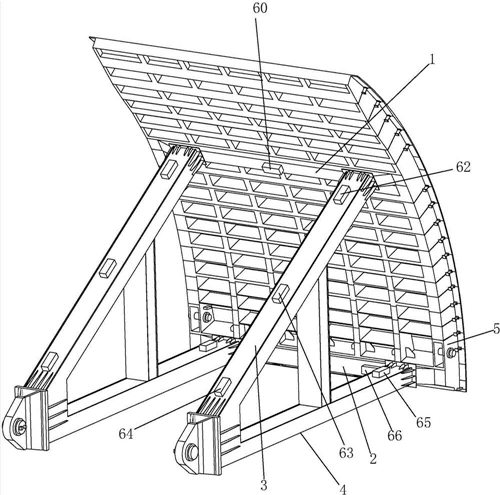

1、门体构造：由止水装置、支臂、门叶、支承铰等四部分组成。

a.止水装置，可采用橡胶止水，中、小型及承受总水压力不大的弧门止水装置用一般橡皮，潜孔式高压力弧形闸门用特制密封橡皮；

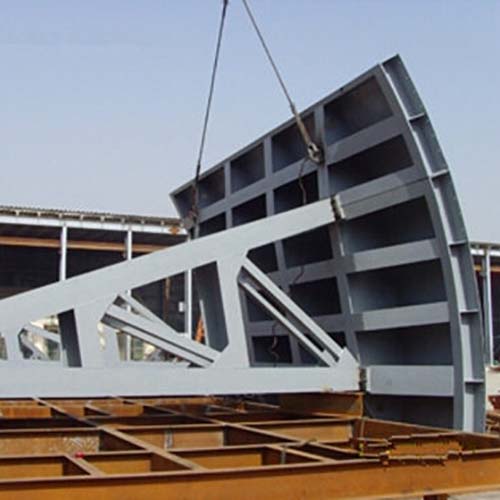

b.支臂：弧形钢坝闸门的单侧支臂多由两根承压构件组成，对类型较大的，单侧也有用三根承压构件的，其主要作用是支撑门叶并传递径向力于支铰轴上，对于弧形钢坝的支臂来说也可分为斜纸支臂和直支臂，前者多用于孔口较大的露顶式弧形钢坝，后者多用于宽高比较小的孔口。对于特窄的弧形钢坝闸也有做成一个支臂框架的，称为独支臂弧形闸门；

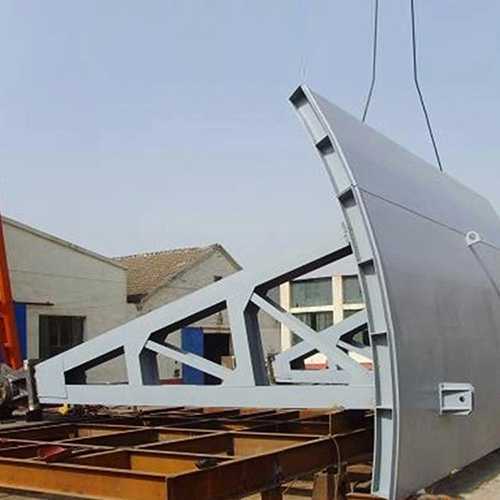

c.门叶：由弧形面板和主次梁的梁格体系构成，门叶梁格布置有主横梁系与主纵梁系两种形式。主横梁系多用于露顶式或宽高比较大的弧形闸门，主纵梁系常用于高水头宽高比较小的潜孔式弧形钢坝闸门；

d.支承铰：由连接支臂的铰链、固定轴、固定铰座组成，其安装位置应高出下游水面，与建筑物上的埋设构件连接，并传力于基础上，支承铰的形式有圆柱铰和圆锥铰等。圆柱铰构造比较简单，制造、安装也较方便，应用普遍；圆锥铰多用于大跨度露顶式弧形闸门上。

2、埋设构件

包括支铰座、止水座、顶止水装置等构件，起承重止水的作用。露顶式弧形闸门的支铰座承重构件一般均埋入闸墩的悬伸牛腿内；潜孔式弧形闸门支铰座承重梁有的直接埋入大体积混凝土内，有的两端插入边墙内锚固。

3、启闭设备

a.吊点的设置：门叶面板后的梁系或支臂上，露顶式和宽高比较大的弧形钢坝闸多用双吊点；

b.启闭机型：液压启闭机或钢丝卷扬启闭机，若采用液压启闭机，则缸体一般作成可摇摆式，以达到布置紧凑，减轻设备重量的作用；

c.启闭设备布置：多采用一门一机的布置形式。

三、弧形钢坝闸门优势特点

1、耐久性：轻钢结构全部采用冷弯薄壁钢构件体系组成，钢骨采用防腐冷轧镀锌板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命，结构寿命可达30年。

2、结构合理坚固、耐磨耐蚀性强、性能可靠；

3、安装、调整、使用方便等特点；

4、弧形钢坝闸门具有启闭省力，运转可靠，铰轴心一般布置在弧形面板的圆心处，故作用在面板上的全部水压力通过形心，启门时只需克服闸门自重以及止水和铰轴的摩阻力对轴心的阻力矩；

5、弧形钢坝闸门具有圆弧形的挡水门叶，当启闭闸门时，闸门绕一固定支铰的水平轴转动。

6、泄流条件好，并且能满足各种类型泄水孔道需要的优点。

7、依据工程需要，可封闭相当大的孔口尺寸；

8、没有影响水流流态的门槽，底部过流，有一定的冲沙能力。泥沙多时工作状态好；

9、埋设件数量较少等；

10、可实现单扇或多扇启闭。

四、弧形钢坝闸门缺点

1、弧形钢坝坝面、卷扬机易生锈，因此对于厂家的防腐工作要求比较高；

2、所需闸墩较长，土建工程量较大；

3、容易受启闭机制约，导致弧形钢坝闸门的启闭时间较长；

4、总水压力集中于支座处，对土建结构要求高；

5、通常情况下采用卷扬机或液压启闭机启闭闸门，无法实现无动力操作。

6、工作闸门不能提出孔口以外进行检修维护，也不能在孔口间进行互换性；

7、闸门所占的空间位置较大。

五、弧形钢坝闸门分类

1、按支承铰轴的形式分为圆柱铰、圆锥铰、球形铰和双圆柱铰式弧形闸门

2、按门叶结构分为主纵梁式和主横梁式弧形闸门等（受背水压的称反向弧门）。

3、按门顶以上水位的深度分为露顶式和潜孔式。水库水位不超过门顶称露顶式弧形闸门（也称表孔弧形闸门），水库水位高于门顶称潜孔式弧形闸门(也称深孔弧形闸门或高压弧门)。

4、按传力支臂形式分为斜支臂式和直支臂式。

六、弧形钢坝闸门型号规格技术参数

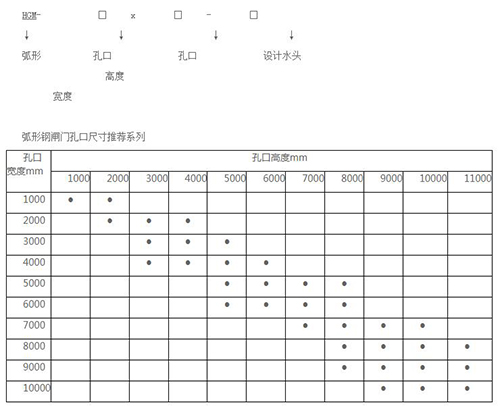

1、弧形钢坝闸门常见规格型号尺寸表

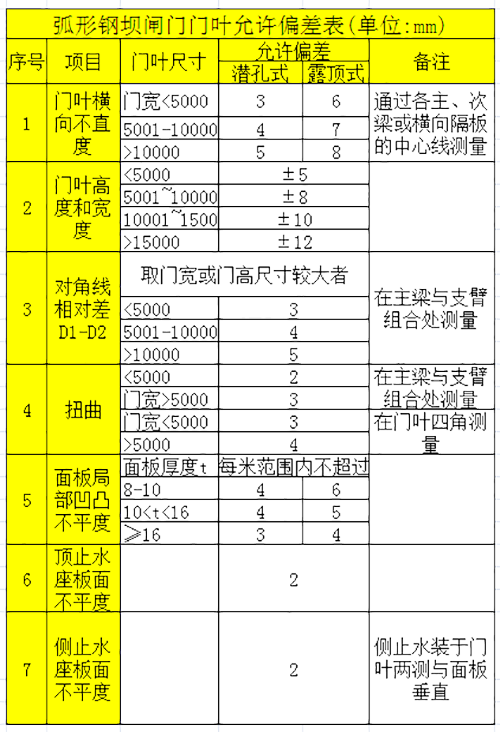

2、弧形钢坝闸门技术参数要求

七、弧形钢坝闸门安装顺序

对照送货单检验闸门是否完整，有无损坏→检查闸门安装位置及土建尺寸是否与图纸相符→门框的安装→清理门框中杂物，以免影响门叶的安装→门体安装→安装启闭机机座→启闭机安装→调试。详细安装步骤及细节可参考本站（弧形钢坝闸门如何安装）

八、应用

弧形钢坝闸门被广泛的应用于水利工程中用做工作闸门使用，比如水利水电的工程建设中等。
