常见的泵站式液压启闭机有两种，一种为活塞式，另外一种为柱塞式，下面分别详细说明两种泵站式液压启闭机常见型号的安装尺寸参数及结构图。

1、活塞式泵站液压启闭机安装尺寸参数及安装布置图大全

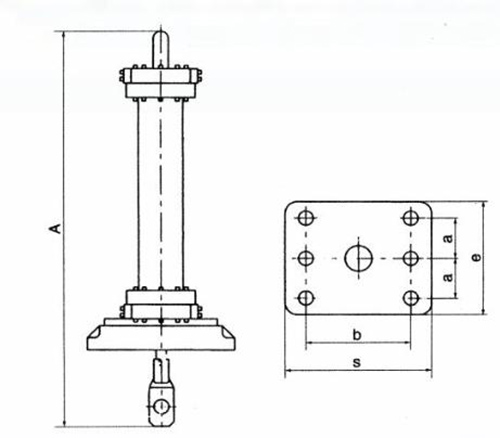

活塞式泵站液压启闭机安装布置结构图

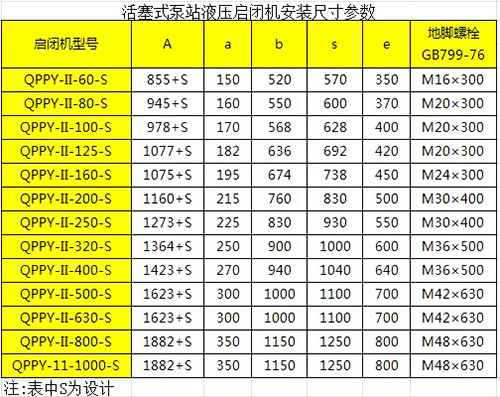

活塞式泵站液压启闭机安装尺寸参数

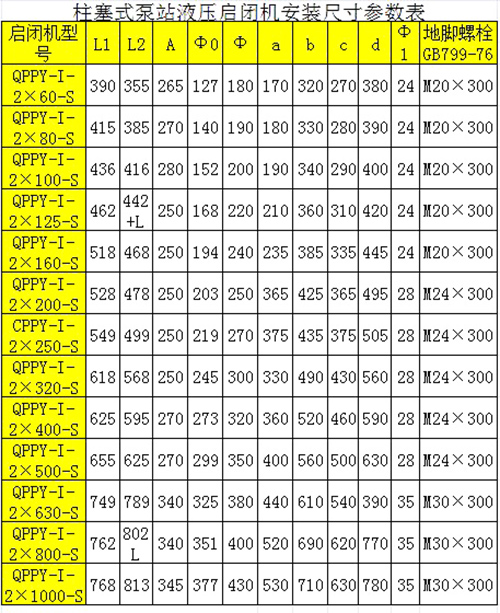

2、柱塞式泵站液压启闭机安装尺寸参数及安装布置图

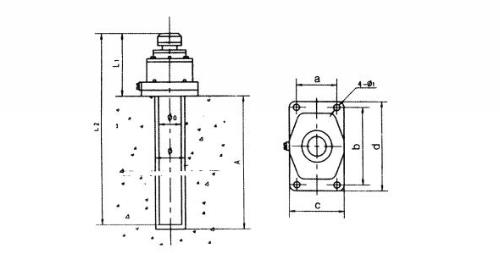

柱塞式泵站液压启闭机安装布置图

说明：

1、以上泵站式液压启闭机安装尺寸表中的S代表设计行程，本厂可为用户定制生产。

2、柱塞式泵站液压启闭机也被称为上顶式液压启闭机，活塞式液压启闭机也被称为双作用液压启闭机。
