底横轴翻板闸门是水工机械中常见的一种钢制翻板闸门，其结构主要由门叶、底横轴、铰座、密封止水、液压启闭机（液压系统）等部分组成，常常应用水电厂、航运、农田灌溉、水利枢纽等水利工程，瑞鑫厂家为大家介绍详细结构组成及用途。

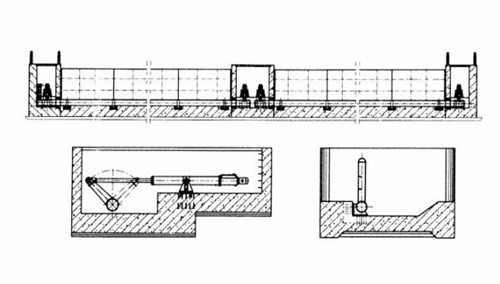

一、底横轴翻板闸门的结构组成

1、底横轴翻板闸门门叶

是挡水的主要部分，通常情况下采用碳钢，在门叶拼装平台上进行焊接组装而成，在焊接时候需要注意选择合理的焊接顺序，采取分段退步焊结合多层多道焊，焊接原则是从中间往两边、往四周扩散焊接，焊工位置对称布置。

2、 底横轴

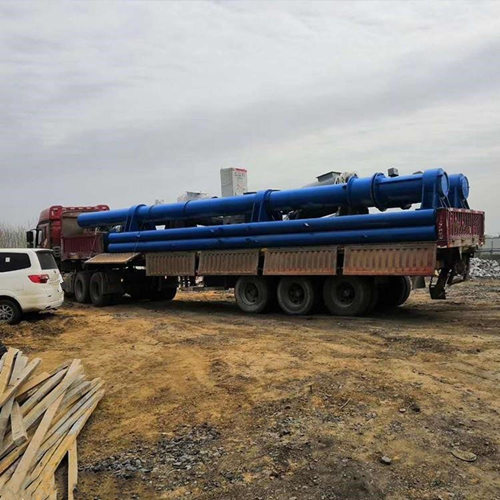

做为门叶悬臂梁的纵向固端和闸门启闭驱动轴是闸门重要结构之一，主要承受门叶水压力作用产生的扭转矩。横轴为圆形截面，管径较小时可选用定型标准无缝钢管加工，管径较大时可采用钢板卷制焊接结构。技术要求底轴同轴度偏差不大于1mm，各支铰连接位置测量高程偏差不大于2mm，两支臂中线距偏差不大于4mm，需要注意底横轴的截面尺寸应按承受门叶水压力作用、门叶重量、门顶水重及底横轴自重产生的扭矩和弯矩初选、复核和确定，确定截面尺寸时注意留有余地，另外，由于底横轴整体较长，在厂内分段制造加工，分段长度根据支承间距、加工及运输条件确定，一般长约6～10 m，在工地现场进行组装。拼接方式为焊接和高强螺栓连接两种，通常情况下，跨度较大时底横轴在中间一分为二，采取柔性连接，不仅有效减少闸底板变形变位的影响，还可有效避免启闭机不同步带来的问题。；

3、 密封止水

底横轴翻板闸门与传统闸门比较密封止水要复杂得多。其止水主要包含门叶与侧墙止水（也被称为侧水封）、穿墙套管与底横轴止水、底轴与门叶止水、底轴与闸底坎止水等（其中底横轴与各接触面的水封也被称为底水封），而且有单向和双向止水之分。门叶与侧墙通常用P 型橡皮止水，外加弹簧钢板调节橡皮压缩，门叶与底轴之间常用I 型橡皮止水带配钢压板，橡皮压缩量不超过5mm。

4、底轴铰座

主要承受门叶水压力作用、门叶重量、门顶水重及底横轴自重产生的推力及启闭时摩擦阻力，并将其传递到土建结构。通常铰座的布置间隔约6～10 m，底轴与铰座之间采用低摩擦系数的自润滑球轴承，铰座材料一般使用铸钢。铰座与土建结构固定采用锚栓，使用二期砼浇筑。

5、液压启闭机（液压系统）

液压启闭机是底横轴翻板闸门的动力系统，通过液压启闭机系统来实现闸门的启闭机，底横轴旋转钢闸门启闭设备一般布置在启闭机室内，启闭机室尺寸应满足启闭控制及冲淤等设备的布置、操纵和检修等要求，需要依据具体的工程项目设计图纸选配合适的液压启闭机（液压启闭机系统）。

二、底横轴翻板闸门的应用

1、用于水电站：平常运行时为大坝，调控上游水位，洪水来时候，闸门落下，不影响河道行洪断面，快速泄洪；

2、用于城市河道：蓄水后，可以使河流保持一定的水位，美化城市环境，同时不影响河流生态环境，且不影响河道行洪断面，满足城市防洪需求；

3、用于农田灌：自动调节水位，可随意调节水流量，能满足农田灌溉用水需要；

4、用于水库溢洪道：可保持水库库容量，同时可快速泄洪，不影响水库泄洪口的断面，泄洪效率高，运行可靠。

底横轴翻板闸门的应用还有很多，比如可应用水电厂、航运、农田灌溉、水利枢纽等等。

总结：

以上就是关于底横轴翻板闸门的结构及应用方面的内容了，本厂常年从事液压坝、底横轴翻板钢坝、翻板闸门、液压启闭机的生产安装，规格型号齐全。
